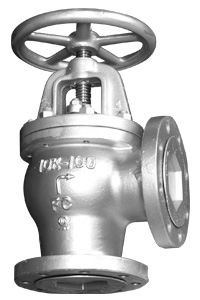

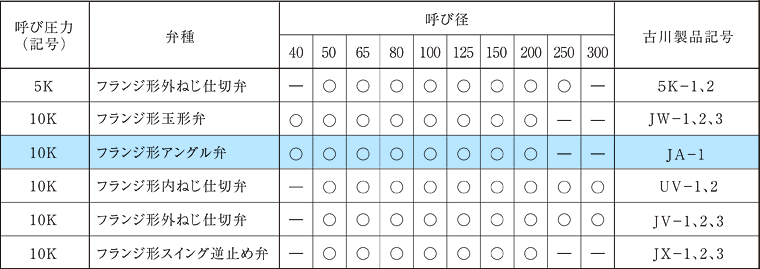

JA-1 40A～200A
■40A～200A
 |
FVJ 150A |
 |

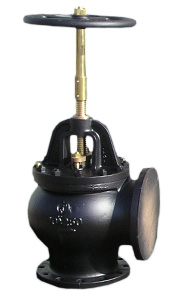

延長操作式 |
流体の状態と最高使用圧力との関係 （JIS B 2031) 単位：Mpa |
||
| 呼び圧力 | 最高許容圧力 | |
| 流体の温度 | ||
| -10～120℃ | 220℃ | |
| 10K | 1.4 | 1.0 |
| 注記：120℃～220℃の中間の温度における最高許容圧力は、比例補間法によって求める。 | ||
| 呼び圧力と試験圧力 | |||
| サイズ | 弁箱耐圧 | 弁座漏れ | |
| 40A-200A | 2.1 | 1.54 | |
| 製品の形式と主要部品の材質 | ||||
| 材質 | 適用サイズ | 形式 | ||
| JA-1 | ||||
| 弁箱 | 40～200 | FC200 | ||
| ふた | 40～200 | FC200 | ||
| 弁体 | 40～65 | CAC406 | ||
| 80～200 | FC200 | |||
| 弁棒 | 40～700 | C3771BD | ||
| 弁箱弁座 | 40～700 | CAC406 | ||
| 弁体弁座 | 40～65 | --- | ||
| 80～200 | CAC406 | |||
| 呼び径 | 40A～200A |
| PDF図面 JA1 | DL |
