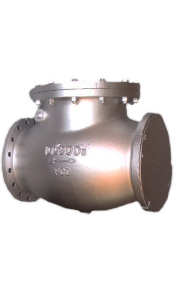

JX2D 40A～600A

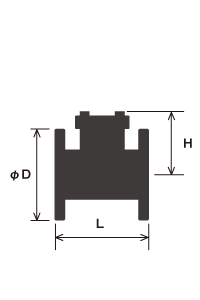

■40A～300A

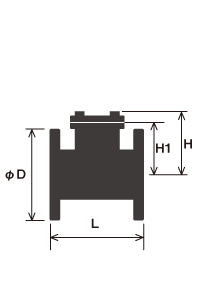

■350A～600A
流体の状態と最高使用圧力との関係 （JIS B 2039) 単位：Mpa |
||
| 呼び圧力 | 最高許容圧力 | |
| 流体の温度 | ||
| -10～120℃ | 220℃ | |
| 10K | 1.4 | 1.0 |
| 注記：120℃～220℃の中間の温度における最高許容圧力は、比例補間法によって求める。 | ||
| 呼び圧力と試験圧力 | |||
| サイズ | 弁箱耐圧 | 弁座漏れ | |
| 40A-300A | 2.1 | 1.54 | |
| 350A-600A | 1.47 | 0.98 | |
| 製品の形式と主要部品の材質 | ||
| 材質 | 適用サイズ | 形式 |
| JX2D | ||
| 弁箱 | 40～600 | FCD450-10 |
| ふた | 40～600 | FCD450-10 |
| 弁体 | 40~80 | SUS403 |
| 100～600 | FCD450-10 | |
| 弁棒 | 40～600 | SUS403 |
| 弁箱弁座 | 40～600 | SUS403 |
| 弁体弁座 | 40~80 | --- |
| 100～600 | SUS403 | |
