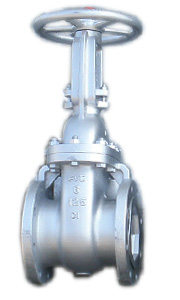

FVJ 50A～600A
■50A～600A
 |
FVJ 150A |
流体の状態と最高使用圧力との関係 （JIS B 2039) 単位：Mpa |
||
| 呼び圧力 | 最高許容圧力 | |
| 流体の温度 | ||
| -10～120℃ | 220℃ | |
| 10K | 1.4 | 1.0 |
| 注記：120℃～220℃の中間の温度における最高許容圧力は、比例補間法によって求める。 | ||
| 呼び圧力と試験圧力 | |||
| サイズ | 弁箱耐圧 | 弁座漏れ | |
| 50A-300A | 1.05 | 0.77 | |
| 350A-600A | 0.78 | 0.49 | |
| 製品の形式と主要部品の材質 | |||
| 材質 | 形式 | ||
| FVJ1 | FVJ2 | ||
| 弁箱 | FC200 | FC200 | |
| ふた | FC200 | FC200 | |
| 弁体 | FC200 | FC200 | |
| 弁棒 | C3771BD | SUS403 | |
| 弁箱弁座 | CAC406 | SUS403 | |
| 弁体弁座 | CAC406 | SUS403 | |
