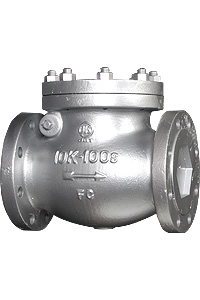

JX-3R_40-600A
 |
JX-3R 100A |
|
JX-3R 450A |
流体の状態と最高使用圧力との関係 （JIS 10KF) 単位：Mpa |
||
| 呼び圧力 | 最高許容圧力 | |
| 流体の温度 | ||
| -10～120℃ | 220℃ | |
| 10K | 1.4 | 1.0 |
| 注記：120℃～220℃の中間の温度における最高許容圧力は、比例補間法によって求める。 | ||
| 呼び圧力と試験圧力 | |||
| サイズ | 弁箱耐圧 | 弁座漏れ | |
| 40A | 2.1 | 1.54 | |
| 50A-200A (JIS規格品） |
2.1 | 1.54 | |
| 250A-300A | 2.1 | 1.54 | |
| 350A-600A | 1.47 | 0.98 | |
| 製品の形式と主要部品の材質 | ||||
| 材質 | 適用サイズ | 形式 | ||
| JX-3R | ||||
| 弁箱 | 40～600 | FC200 | ||
| ふた | 40～600 | FC200 | ||
| 弁体 | 40~80 | SUS304 | ||
| 100～600 | FC200 | |||
| 弁棒 | 40～600 | SUS304 | ||
| 弁箱弁座 | 40～600 | SUS304 | ||
| 弁体弁座 | 40～600 | SUS304 | ||
| 弁体シート | 40～600 | CR | ||
