NJWV-C334_75-300A

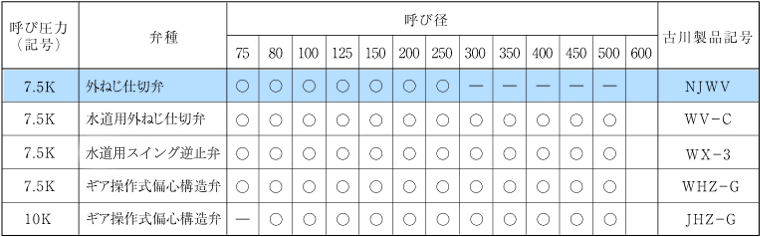

参考表
AdobeReader

■75A~300A

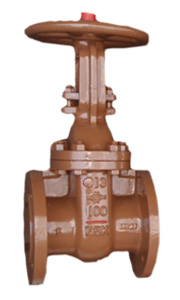

NJWV-C 100A

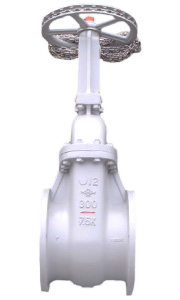

NJWV-C CH 300A

流体の状態と最高使用圧力との関係

(JIS B 2031) 単位:Mpa

呼び圧力 最高許容圧力
流体の温度
-10~120℃ 220℃
7.5K 0.7 0.5

注記:120℃~220℃の中間の温度における最高許容圧力は、比例補間法によって求める。
呼び圧力と試験圧力
サイズ 弁箱耐圧 弁座漏れ
75A-300A 1.72 0.74
製品の形式と主要部品の材質
材質 適用サイズ 形式
NJWV
弁箱 75A-300A FC200
ふた 75A-300A FC200
弁体 75A-300A FC200
弁棒 75A-300A SUS403
弁箱弁座 75A-300A SUS304
弁体弁座 75A-300A SUS403
呼び径 75A~200A 250A~300A
PDF JIS-J DL DL
