JV2D 40A~850A
AdobeReader

■40A~850A

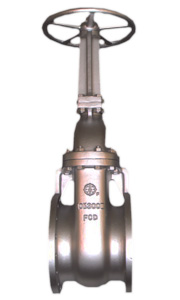

JV-2 D 300A

流体の状態と最高使用圧力との関係

(JIS10KF) 単位:Mpa

呼び圧力 最高許容圧力
流体の温度
-10~120℃ 220℃

10K 1.4 1.0
注記:120℃~220℃の中間の温度における最高許容圧力は、比例補間法によって求める。

呼び圧力と試験圧力
サイズ 弁箱耐圧 弁座漏れ
40A-300A 2.1 1.54
350A-750A 1.470.98
製品の形式と主要部品の材質
材質 形式
JV2D
弁箱 FCD450-10
ふた FCD450-10
弁体 FCD450-10
弁棒 SUS403
弁箱弁座 SUS403
弁体弁座 SUS403
呼び径 40A 50A~200A

250A~300A

※350A 400A 450A 500A 550A 600A 650A~850A
PDF図面 JV2D DL DL DL DL DL DL DL DL DL DL

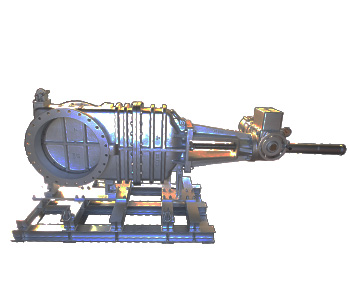

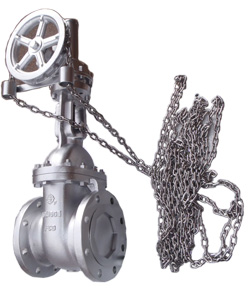

JV-2D CG CH 150A ギア式チェーン操作使用 電動操作式横置き使用700A
JV-2D CG CH 150A ギア式チェーン操作使用 電動操作式横置き使用(700A)
