NJWV-3_75-300A
■75A～300A
 |

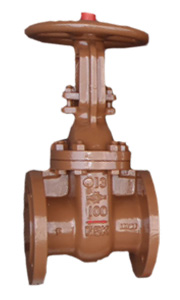

NJWV-C 100A |
 |

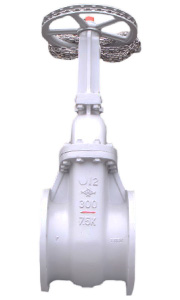

NJWV-C CH 300A |
流体の状態と最高使用圧力との関係 （JIS B 2031) 単位：Mpa |
||
| 呼び圧力 | 最高許容圧力 | |
| 流体の温度 | ||
| -10～120℃ | 220℃ | |
| 7.5K | 0.7 | 0.5 |
| 注記：120℃～220℃の中間の温度における最高許容圧力は、比例補間法によって求める。 | ||
| 呼び圧力と試験圧力 | |||
| サイズ | 弁箱耐圧 | 弁座漏れ | |
| 75A-300A | 1.72 | 0.74 | |
| 製品の形式と主要部品の材質 | ||||
| 材質 | 適用サイズ | 形式 | ||
| NJWV | ||||
| 弁箱 | 75A-300A | FC200 | ||
| ふた | 75A-300A | FC200 | ||
| 弁体 | 75A-300A | CAC406 | ||
| 弁棒 | 75A-300A | SUS403 | ||
| 弁箱弁座 | 75A-300A | SUS304 | ||
| 弁体弁座 | 75A-300A | SUS403 | ||
