WV-C(3+3+4)_75-600A

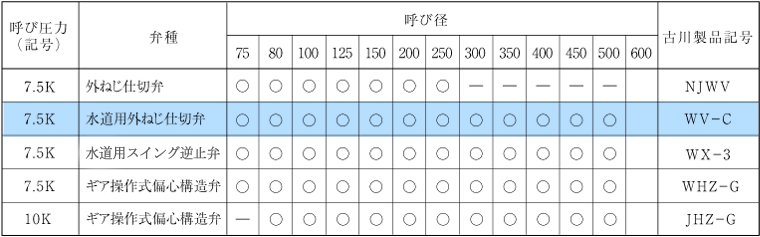

WV-C参考表
AdobeReader

■75A~100A

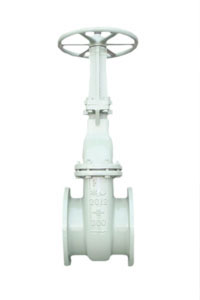

WV-C 300-1 WV-C300-2
WV-C φ300 WV-C φ300

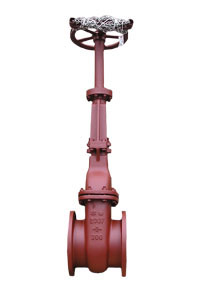

延長チェーン操作式

流体の状態と最高使用圧力との関係

(JIS B 2031:2013) 単位:Mpa

呼び圧力 最高許容圧力
流体の温度
-10~120℃ 220℃
7.5K 0.7 0.5

注記:120℃~220℃の中間の温度における最高許容圧力は、比例補間法によって求める。
呼び圧力と試験圧力
サイズ 弁箱耐圧 弁座漏れ
75A-350A 1.72 0.74
400A-600A 1.37 0.74
製品の形式と主要部品の材質
材質 適用サイズ 形式
WV-C
弁箱 75A-300A FC200
ふた 75A-300A FC200
弁体 75A-300A FC200
弁棒 75A-300A SUS403
弁箱弁座 75A-300A SUS304
弁体弁座 75A-300A SUS403
呼び径 75A~200A 250A・300A 350A 400A 450A~600A
PDF図面 WV-C334 DL DL DL DL DL
NOPHOTO WV-C M300

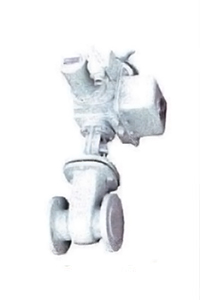

WV-C M φ150

電動操作式

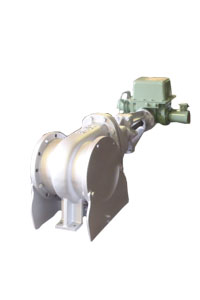

WV-C M φ300
電動操作式脚座付
