古川工業

JV-C_40-850A
AdobeReader

■40A~850A

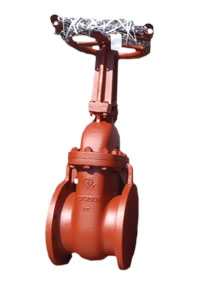

JV-C CH 200A

JV-C CH 200A

チェーン操作式

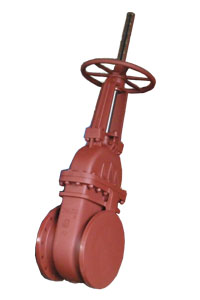

JV-C 400A

JV-C 400A

SGP開度計付

流体の状態と最高使用圧力との関係

(JIS 10KF) 単位:Mpa

呼び圧力 最高許容圧力
流体の温度
-10~120℃ 220℃

10K 1.4 1.0
注記:120℃~220℃の中間の温度における最高許容圧力は、比例補間法によって求める。
呼び圧力と試験圧力
サイズ 弁箱耐圧 弁座漏れ
40A 2.1 1.54
50A~200A
(JIS規格品)
2.1 1.54
250A~300A 2.1 1.54
350A~800A 1.47 0.98
製品の形式と主要部品の材質
材質 適用サイズ 形式
JV-C
弁箱 40A~700A FC200
ふた 40A~700A FC200
弁体 40A~700A FC200
弁棒 40A~700A SUS403
弁箱弁座 40A~700A SUS304
弁体弁座 40A~700A SUS403
呼び径 40A 50A~200A 250~300A 350A 400A 450A 500A 550A 600A 650A~800A
PDF図面 DL DL DL DL DL DL DL DL DL DL

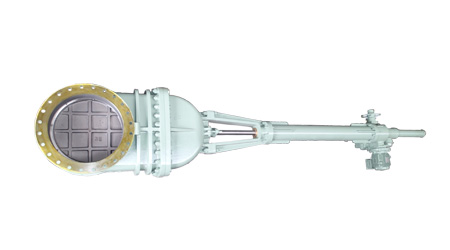

JV-C700

JV-CH 700A

電動操作式延長軸(特殊仕様)
